제품 상세 정보:
결제 및 배송 조건:
|
| 어떤 모듈.: | CNC65RES+RBE+TB | 최대 굽힘 직경: | 500 밀리미터 |
|---|---|---|---|
| 최대 굽힘 각: | 190' | 정확도: | ±0.05' |
| 기계의 총중량: | 4800 킬로그램 | 기계 sizeL.W.H(CM): | 5300×1500×1080 |
| 하이 라이트: | 자동 파이프 벤딩 머신,자동 파이프 벤더 |
||

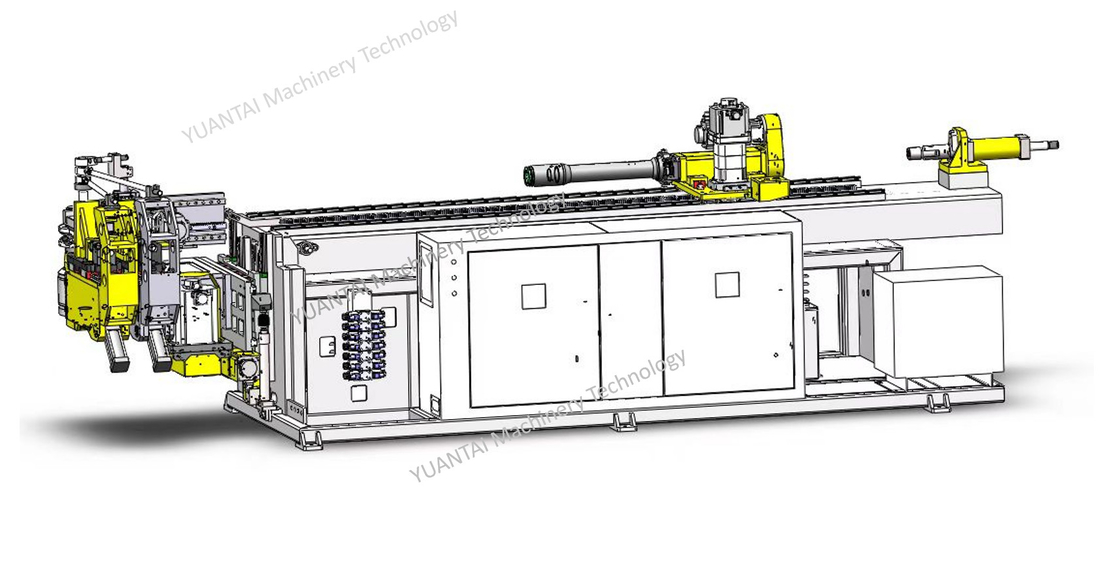

오일-전기 하이브리드 구동 튜브 벤더 CNC65RES+RBE+TB 테일 벤드 확장 부스터 벤딩 머신(특허 모델)
기술 파라미터-YUANTAI 튜브 벤딩 머신
| 예를 들어 탄소강 튜브의 최대 굽힘 반경은 1.5입니다. | ￠65×2.5t | |
| 예를 들어 스테인레스 스틸 튜브의 최대 굽힘 반경은 1.5입니다. | 51×2.5t | |
| 피어싱 코어의 최대 길이(a) | 4600mm | |
| 최대 이송 스트로크(b) | 3600mm | |
| 먹이는 방법 | 한 번 먹이기 또는 여러 번 먹이기 | |
| 최대 굽힘 직경 | 500mm | |
| 최대 굽힘 각도 | 190° | |
| 각 파이프 피팅의 구성 가능한 벤딩 수량 | 100회 굴곡 | |
| 작동 속도 | 튜브 굽힘 속도 | 최대90도/초 |
| 튜브 회전 속도 | 최대 120도/초 | |
| 먹이는 속도 | 최대 500mm/초 | |
| 정확성 | 튜브 굽힘 각도 | ±0.05° |
| 튜브 회전 각도 | ±0.05° | |
| 먹이는 길이 | ±0.1mm | |
| 데이터 입력 모드 | 좌표 값(XYZ) 또는 작동 값(YBC) | |
| 튜브 회전 서보의 모터 전원 | 750W | |
| 벤딩 서보의 모터 파워 | 11KW | |
| 이송 서보의 모터 동력 | 5KW | |
|
서보 모터의 힘 금형 교환 |
--- | |
|
서보 모터의 힘 금형 이동 |
--- | |
| 유압 모터 마력 | 5KW | |
| 기계의 총중량(kg) | 4800kg | |
|
5300×1500×1080 | |
주요 구매 부품 목록
| 부품명 | 브랜드/원산지 |
| PLC | 미츠비시)/일본 |
| 10″컬러 스크린 | 어드밴텍/대만 |
| 전자 공급의 서보 모터 | 미츠비시/일본 |
| 전자 공급의 서보 드라이브 | 미츠비시/일본 |
| 벤딩 전자의 서보 모터 | 미츠비시/일본 |
| 벤딩 전자의 서보 드라이브 | 미츠비시/일본 |
| 튜브 회전 전자식 서보 모터 | 미츠비시/일본 |
| 벤딩 전자의 서보 드라이브 | 미츠비시/일본 |
| 광전자 스위치 | 오므론/일본 |
| 감속기 | 테이진/일본 |
| 베어링 | NSK/일본 |
| 고압 송유관 | 리안후이/중국 |
| 밀봉 요소 | 게이츠/독일 |
| 유압 솔레노이드 밸브 | SEVEN OCEAN/대만 |
| 유압 범프 | HYTAC/대만 |
| I/O 입력 보드 | 스스로 만든 |
CNC65RES+RBE 기능 설명
3D CNC 자동 벤딩 머신, 그것은 고 강성 기계 구조 설계 및 동적 역학 원리의 정밀 기술 수준을 준수하며 구조적 강도, 벤딩 핸드 및 벤딩 머신 헤드의 단순한 설계는 간섭 범위를 만드는 최대 벤딩 공간을 제공합니다. 기계 최소. 자동 절차 운영 시스템을 갖추고 있어 모든 종류의 다양한 스틸 튜브 벤딩 작업이 대량 생산 및 고정밀 요구 사항을 쉽게 충족할 수 있도록 합니다.
BE는 높은 벤딩 기술 요구 사항을 위해 특별히 개발된 하이엔드 모델, 특허받은 기어 변경 설계를 갖춘 특수 피딩 시트 메커니즘입니다. 최소 벤딩 반경, 얇은 두께와 같은 일반 모델이 도달할 수 없는 제한 조건에서 벤딩을 쉽게 수행할 수 있습니다.
벤딩 및 부스팅에 비례 서보 제어를 채택하여 정밀도와 효율성을 더욱 향상시켜 제품의 일관성을 보장합니다.
