제품 상세 정보:
결제 및 배송 조건:
|
| 인증: | CE ISO9001 | CNC 또는 NC: | CNC |
|---|---|---|---|
| 자동화: | 전자동 | 전동기형: | 올 서보 드라이브 |
| 색깔: | 표준이거나 주문 제작됩니다 | 상태: | 새롭습니다 |
| 하이 라이트: | cnc 파이프 벤더,cnc 맨드릴 튜브 벤더 |
||

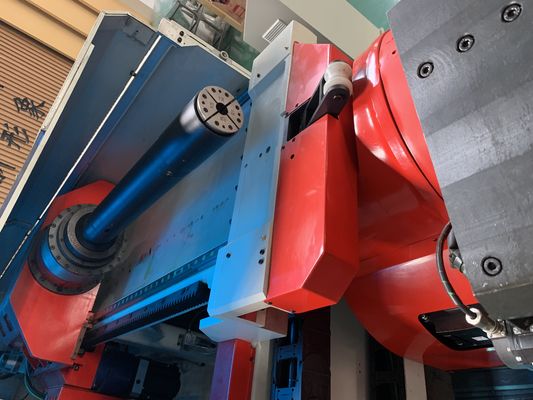

자동 서보 튜브 벤딩 머신 좌우 공통 방향 튜브 벤더
관 구부리는 기계에는 좌우 구부리는 기능이 둘 다 있습니다, 개별 관 구부리는 기계는 공작물을 방해할 것입니다, 이 기계는 한 번에 완료될 수 있습니다;CNC8 축은 서보 독립적으로 제어되며 모든 동작은 터치 스크린에서 정확하게 조정할 수 있으며 정확도가 매우 높습니다.이 모델에는 맨드릴을 미리 당기고 맨드릴 자동 윤활 시스템을 설정하는 기능이 있습니다.
적응 재료: 강관, 스테인리스강, 동관, 알루미늄관 등
권장 응용 산업:
자동차 피팅(브레이크용 오일 파이프, 머플러, 시트), 오토바이, 건강 장비, 에어컨, 자전거, 철제 가구, 위생 용품 등.
우리 회사:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.CNC 튜브 벤딩 머신의 제조 및 개발을 전문으로 하는 선도적인 기술 기업입니다.회사에서 개발한 여러 종류의 CNC 튜브 벤더는 국내외, 심지어 세계에서도 선두 수준에 있으며 세계 동시 선두 수준에 도달했습니다.
이 회사는 완전 전기 CNC 튜브 절곡기 제어 시스템을 독립적으로 개발하여 업계 최고 수준이며 수십 개의 특허를 획득했습니다.3차원 동적 정보 시뮬레이션 설계 및 유한 요소 힘 분석과 같은 고급 기술이 기계 설계에 사용됩니다.
| 모델 | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| 원형관/철관( S=40kgf/mm2 ) | φ20x2.0t | φ25x1.5t | φ30x2.0t | φ48x2.0t | φ65x2.0t | φ80.2x2.0t |
| 원형관/비철금속관( S=25kgf/mm2 ) | φ20x2.0t | φ25x2.0t | φ30x3.5t | φ48x3.5t | φ65x3.5t | φ80.2x3.5t |
| 원형관/스테인리스강( S=60kgf/mm2 ) | φ18x2.0t | φ18x2.0t | φ28.6x1.3t | φ42x1.5t | φ60x1.5t | φ80.2x1.5t |
| 사각관/금속관(S=40kgf/mm2 ) | 18x18x2.0t | 20x20x2.0t | 25.4x25.4x1.5t | 35x35x2.0t | 50x50x2.0t | 60x60x2.0t |
| 환봉( S=40kgf/mm2 ) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| 굽힘 속도 | 220°/초 | 220°/초 | 172°/초 | 90°/초 | 90°/초 | 90°/초 |
| 굽힘 정밀도 | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| 재료 공급 속도 | 1200mm/초 | 1200mm/초 | 1000mm/초 | 800mm/초 | 700mm/초 | 700mm/초 |
| 재료 공급 정밀도 | ±0.05mm | ±0.05mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| 튜브 회전 속도 | 300°/초 | 300°/초 | 300°/초 | 240°/초 | 200°/초 | 200°/초 |
| 튜브 회전 정밀도 | ±0.05° | ±0.05° | ±0.02° | ±0.02° | ±0.02° | ±0.02° |
| 머신 헤드 회전 속도 | 180°/초 | 180°/초 | 120°/초 | 100°/초 | 80°/초 | 80°/초 |
| 머신 헤드 회전 정밀도 | ±0.05° | ±0.05° | ±0.01° | ±0.01° | ±0.01° | ±0.01° |
| 머신 헤드 상하 속도 | 300mm/초 | 300mm/초 | 220mm/초 | 160mm/초 | 120mm/초 | 120mm/초 |
| 머신 헤드 상하 정밀도 | ±0.05mm | ±0.05mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| 머신 헤드 좌우 속도 | 240mm/초 | 240mm/초 | 200mm/초 | 160mm/초 | 160mm/초 | 160mm/초 |
| 머신 헤드 좌우 정밀도 | ±0.05mm | ±0.05mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| - 비표준 기계, 사용자 정의 가능 | ||||||
특징
1. 산업용 컴퓨터 유형: WINDOWS 운영 체제가 내부에 설치되어 있으며 Mitsubishi 서보 시스템과 함께 사용되며 Mitsubishi 서보 구동 외에도 WINDOWS 운영 체제가 소유한 편리한 파일 관리도 제공되며 파일은 하드 디스크 또는 소프트 디스크에 저장되므로 컴파일 그룹 번호는 무제한으로 확장됩니다.
2. 튜브 성형을 위한 자동 3D 시뮬레이션 기능은 필요에 따라 선택됩니다.
3. 자동 오류-고장 감지 기능이 제공되며 오류 및 오류가 화면에 표시되므로 작업자가 훨씬 쉽게 문제를 해결할 수 있습니다.
4. 간섭 위치를 감지하기 위한 자동 3D 시뮬레이션 기능이 필요에 따라 선택됩니다.
5. 모든 처리 데이터는 터치 스크린으로 입력됩니다.
6. 재료의 변화에 따라 각 곡선은 보상 값, 속도 및 탈형 간격으로 설정됩니다.
7. 전기제어시스템에는 자동 방열을 위한 열교환기가 장착되어 있으며 필요시 수치제어식 냉장고를 추가 구매하여 전기제어시스템의 수명을 확보할 수 있습니다.
8. 벤딩 튜브의 마찰을 줄이기 위해 자동 오일 충전 시스템이 설치되어 코어로드의 수명을 연장하고 벤딩 튜브의 품질을 향상시킵니다.
9. 기계와 프린터를 연결하여 화면에 표시된 데이터를 인쇄할 수 있습니다.
10. 통신 인터페이스는 우리 회사에 연결할 수 있는 필요에 따라 설치할 수 있습니다. 우리 엔지니어는 실시간 모니터링, 데이터 업데이트, 실패 확인 등의 원격 서비스를 제공할 것입니다.
신청:
자동차, 오토바이, 항공기, 자전거, 어린이 자전거, 피트니스 장비, 가구, 실외 장비, 에어컨, 식품 기계, 원자로, 증발기 및 열교환기와 같은 핵관
