제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | Q235 | 자동화: | 전자동 |
|---|---|---|---|
| 애플리케이션: | 튜브 | 색깔: | 파래지고 노랗게 되거나 고객마다 것처럼 요구하세요 |
| 하이 라이트: | CNC 튜브 벤더,자동 파이프 벤더 |
||

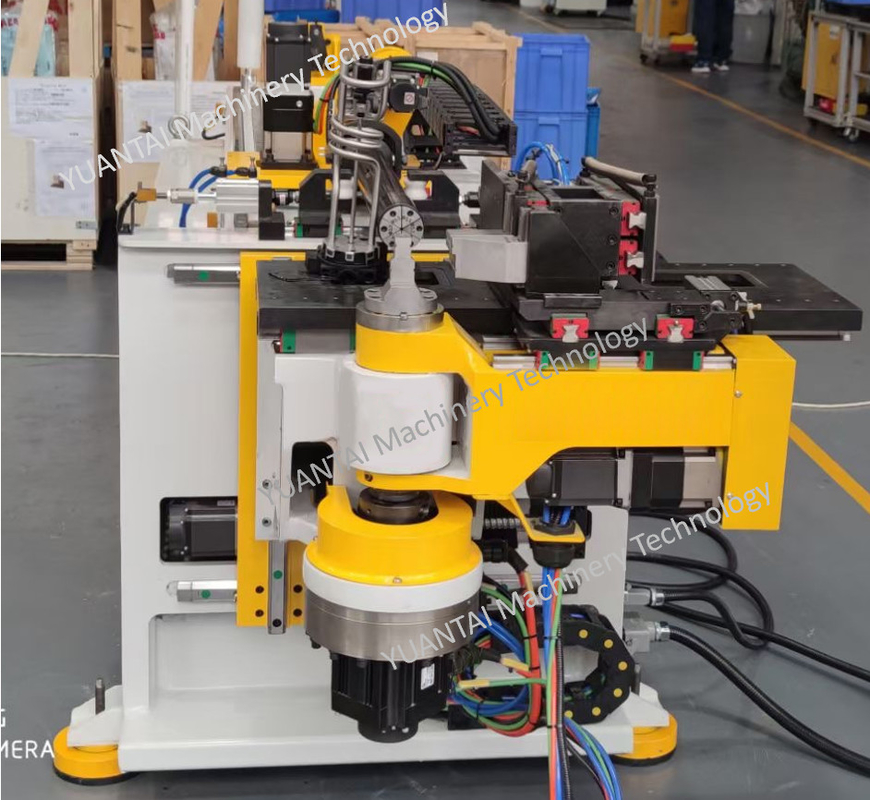

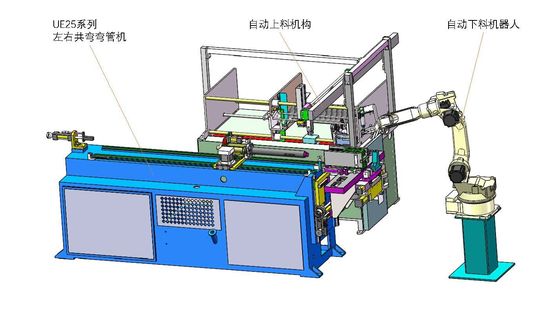

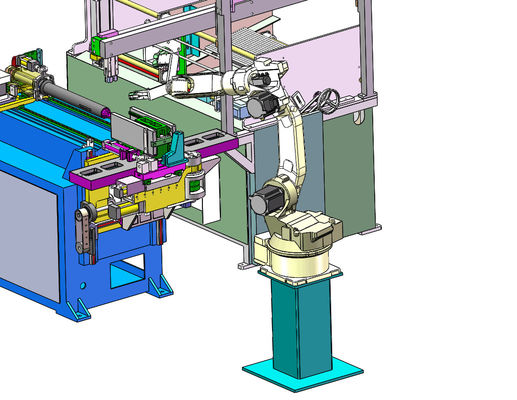

25UE 메탈 헤드레스트 튜브 자동 로딩 및 언로딩 튜브 좌우 벤딩 라인
주요 구성
| 사양 | 주요 구성 | 단위 | 25 | |
| KFFDR | ||||
| MAX.파이프 외경 (S=40kgf/mm2) | 최대구부리는 수용량(S=40kgf/mm2) | mm | 25.1x2.0 | |
| MAX.PIPE 외경/반복 이송용 | Max.bending 외부 diamter 먹이 때 | mm | 25.1 | |
| 원형관 / 비철류 ( S=25kgf/mm2) | roung 관/비철 금속(S=25kgf/mm2) | mm | 25.1x3.0 | |
| 원형관 / 스테인리스 ( S=60kgf/mm2) | 환봉/스테인리스(S=60kgf/mm2) | mm | 25.1x1.2 | |
| 각관 / 연강 ( S=40kgf/mm2) | 사각 튜브/메타이(S=40kgf/mm2) | mm | 20x1.5 | |
| 환봉 / 연강 ( S=40kgf/mm2) | 둥근 막대(S=40kgf/mm2) | mm | 14 | |
| MAX.굽힘 반경 | 굽힘 반경 범위 | mm | 15~85 | |
| MAX.굽힘 반경 / 사각 튜브 | 굽힘 반경 범위/사각 튜브 | mm | 15~95 | |
| MAX.굽힘 각도 | 굽힘 각도 범위 | 도 | 190 | |
| 최대 압연능력( S=40kgf/mm2 ) | 최대 굽힘 용량 | S=40kgf/mm2 | mm | 25.1x1.8 |
| 롤링 반경 | 최소 굽힘 반경 | mm | ≧7일 | |
| 원형관 / 비철류 ( S=25kgf/mm2) | 원형 튜브/비철 금속(S=25kgf/mm2) | mm | 25.1x3.0 | |
| 원형관 / 스테인리스 ( S=60kgf/mm2) | 환봉/스테인리스(S=60kgf/mm2) | mm | 25.1x1.2 | |
| 각관 / 연강 ( S=40kgf/mm2) | 사각 튜브/메타이(S=40kgf/mm2) | mm | 20x1.5 | |
| 환봉 / 연강 ( S=40kgf/mm2) | 둥근 막대(S=40kgf/mm2) | mm | 14 | |
| MAX.두 반지름의 차이 | R1-R2 사이의 최대 간격 | mm | 40 | |
| MAX.맨드릴에 길이 | 최대 피어싱 코어 거리 | mm | 1500 | |
| 작업 높이 | 작업대 높이(몰드 센터에서 그라운드까지) | mm | 1100 | |
| 툴링 중심선 높이 | 금형 중심선 높이 | mm | 28 | |
| DOB속도 | 벤딩(생년월일)속도 | 도/초 | 186 | |
| DOB의 정확도 | 벤딩(생년월일)정도 | 도 | ±0.05 | |
| DBSpeed | 급송(DBB)속도 | mm/초 | 730 | |
| DOB의 정확도 | 급송(DBB)정도 | mm | ±0.05 | |
| POB속도 | 벤딩(사서함)속도 | 도/초 | 320 | |
| POB의 정확도 | 벤딩(사서함)정도 | 도 | ±0.05 | |
| 유압용 모터 | 유압 시스템 모터 | kw | 3.0 | |
| 총 전력 | 총 전력 | kw | 9.15 | |
| 최대 압력 | 최대 압력 | kgf/cm2 | 70 | |
| 기본.압력 | 사전 설정 압력 | kgf/cm2 | 50 | |
| 유압 탱크 용량 | 오일 탱크 볼륨 | 리터 | 120 | |
| 총 폭 | 기계 폭 | mm | 900 | |
| 총 높이 | 기계 높이 | mm | 1400 | |
| 총 길이 | 기계 길이 | mm | 3000 | |
| 총 무게 | 기계 무게 | 킬로그램 | 1500 |
| 코포넷에 대한 설명 | 공급자 |
| 제어 PLC |
(미츠비시)
|
| PC | 어드밴텍 |
| 소프트웨어 | HT |
| 낮은 votalge eletric 분대 | 슈나이더 |
| Y 피딩 서보 모터 | (미츠비시) |
| Y 서보 드라이버 | (미츠비시) |
| B 회전 서보 모터 | (미츠비시) |
| B 회전 서보 드라이버 | (미츠비시) |
| C 벤딩 서보 모터 | (미츠비시) |
| C 벤딩 서보 드라이버 | (미츠비시) |
| 수평 이동 서보 모터 | (미츠비시) |
| 수평 이동 서보 드라이버 | (미츠비시) |
| 수직 이동 서보 모터 | (미츠비시) |
| 툴링 이동 서보 모터 | (미츠비시) |
| 유압 전기 밸브 | 세븐 오션 |
| 마이크로 스위치 | 오므론 |
| 용접 감지기 | 양밍/대만 |
| 근접 유도 스위치 | 양밍/대만 |
| 오일 펌프 | 하이테크/대만 |
| I/O 입력 보드 | 스스로 만든 |
| 리니어 가이드 | 하이윈 |
| 공 | 하이윈 |
| 베어링 | NSK |
| 밀봉 부품 | 게이츠, 독일 |
| 감속기 | 무라타르 |
