제품 상세 정보:
결제 및 배송 조건:
|
| 재료: | 스테인레스 강 | 색깔: | 푸르고 노랗습니다, |
|---|---|---|---|
| 힘: | CNC | 처리된 재료 / 금속: | 스테인레스 강 |
| 자동화: | 자동장치 | 기계 유형: | 파이프와 튜브 벤딩 장치 |
| 하이 라이트: | CNC 튜브 벤더,자동 파이프 벤더 |
||

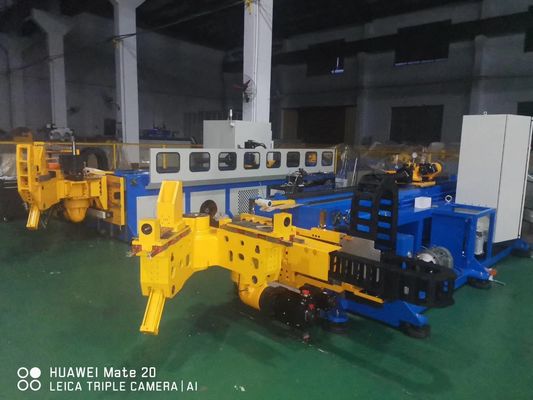

다중 스택 및 전기 가이드 다이가 있는 3D 수치 제어 자동 스테인리스 배기관 벤더
장비의 서비스 조건
(2) 압축 공기의 작동 압력 p = 0.7MPa
(3) 메인 엔진의 최대 압축 공기 소비량 2m3/h
(4) 장비 작동 온도 0-50℃
(5)최대 상대 습도 80%
(6) 총 설비 전력 44kw
(7) 장비의 전체 치수(L * w * h) 8900 * 2100 * 18500 mm
기술 사양
프로세스 적응성
2.2
장비 CNC90REM-6A의 주요 기술 파라미터
예를 들어 탄소강관 1.5D의 최대 적용 굽힘 반경 | Φ89×2.0t | |
예를 들어 탄소강관 1.0d의 최대 적용 굽힘 반경 | Φ63×2t | |
예를 들어 스테인레스 강관 1.5D의 최대 적용 굽힘 반경 | Φ76×2t | |
최대 맨드릴 길이(a) | 5800mm | |
*최대 이송 스트로크(b) | 4000mm | |
수유 모드 | 直送或夹送 | |
*최대 굽힘 직경 | 650mm | |
최대 굽힘 각도 | 190° | |
최대 R 차이 | 100 | |
총 툴링 높이 | 360mm | |
| | |
| | |
| | |
| | ±0.05° |
| ±0.05° | |
| ±0.05mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
주요 전기 유압 및 공압 부품 제조업체 목록
아니. |
설명 |
사양 |
상표 |
에서 |
메모 |
| 1 | PLC | (Mitsubishi) + PC 기반 휴먼 컴퓨터 화면 |
미츠비시 |
일본 | |
| 2 |
15" 컬러 스크린 |
어드밴텍 |
중국 대만 | ||
| 삼 |
서보 모터 |
미츠비시 |
일본 | ||
| 4 | 서보 드라이버 |
미츠비시 |
일본 | ||
| 5 |
감속기 |
나브테스코 RV |
일본 | ||
| 6 |
광전 스위치 |
오므론 |
일본 | ||
| 7 |
저전압 전기 부품 |
슈나이더 |
프랑스 | ||
| 8 |
정밀 리니어 가이드 |
하이윈 |
중국 대만 |
C급 정밀도 | |
| 9 |
볼 스크류 |
하이윈 |
중국 대만 |
C급 정밀도 | |
| 10 |
C축용 감속기 |
나브테스코 rv |
일본 | ||
| 11 |
I/O 출력 입력 보드 |
스스로 만든 |
